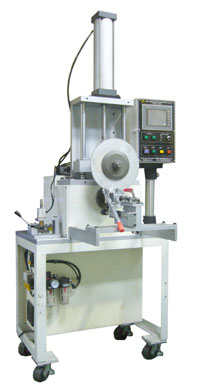

TT-350

本機係針對15HP以下等中小型激磁馬達定子不使用磁鐵而設計，可繞丸線或扁平銅線的激磁Coil，壓輪整列銅線排列整齊，且單機單人即可操作設計之專用設備。

• 採用人機介面可作多組記憶功能
• 採用伺服馬達及伺服驅動程式
• 繞線時可作汽缸線圈整型作業
• 張力控制拉出穩定免除先裁切之材料及工時浪費

規格說明：

• 平角(丸)銅導1卷
• 平角銅導体規格0.5tⅩ5~4.2tⅩ12㎜
• 丸形銅導体規格&0.50㎜~&3.2㎜
• 平角銅線線輪架&40㎜X&610㎜X225㎜
• 丸形銅線線輪架&100㎜X&315㎜X505㎜
• 平角銅線承載重200㎏
• 丸形銅線承載重200㎏
• 主軸捲繞速度0~200rpm
• 使用傳動馬力2Hp 2000rpm伺服馬達
• 使用電源 三相220V 50Hz
• 空氣壓力 4∼6㎏/㎝2 &100 ×350L氣缸
• 機器尺寸 115×90×200cm
• 機器重量 520kgs
• 裝箱尺寸 132×111×226cm
• 裝箱重量 700kgs
